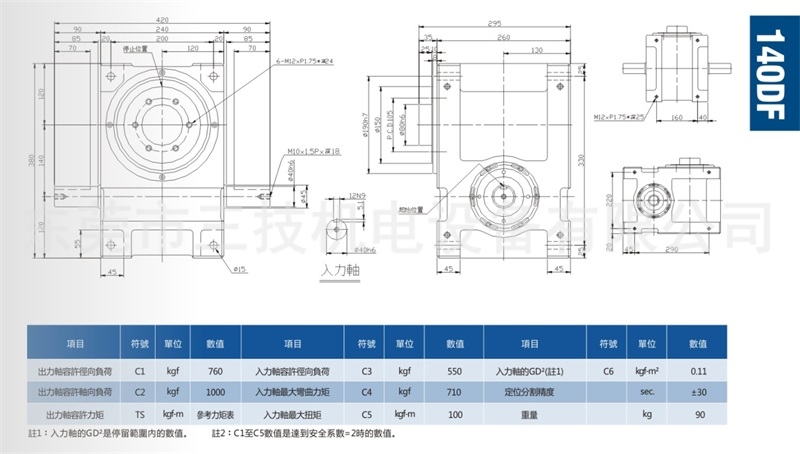

DF-凸缘型
咨询热线：13592777720

|
商品详情常见问题在线留言
DF-凸缘型详情说明：

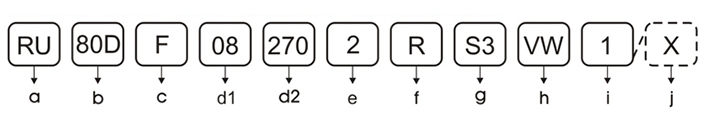

Model Code机种选购指定代号排列标示方法：
| a机种RU滚子凸轮 | b规格80D 80mm | c形式FType | d1分割等份（s）088stop | d2驱动角（8h）270 270° | e凸轮运动曲线2Ms曲线 |
 |
出入轴新力轴之间的距离 45D/60D/70D/80D/90D 110D/140D/150D/180D 210D/250D/350D/438D |
S心轴型 F凸缘型 T平台案头型 A超薄平台案面 型 |
定位分割等份 2.3.4.5.6.8.10.12.16 定制规格 20.24.30.32.36.40.48 |
入力凸轮驱动 出力轴分割之角度 90°/120° 150°/180° 210°/240° 270°/300° |
1,2,3 1变形台形曲线MT (Modified Tropezoid) 2变形正弦曲线MS （Modified Sine） 3变形等速度曲线 MCV50 (Modified Constant Vclocity 50) |
|
f凸轮旋转方向 R 间歇驱动之右旋向凸轮 |
g入力轴组力方向 S3 T面及U面两端 |
h 本体安装螺丝孔面 VW |
l 安装位置 1 |
j 特殊规格说明 X |
|
|
入力轴均可以逆向旋转，如果如力轴无固定选向要求，只需要变更马达旋转方向即可达到出力轴旋转方向的要求。请选择标准生产规格R旋向，R2-R4为入力轴一旋转，出力轴多次间歇分割等份，多用于16-60等份，R为入力轴一旋转，出力轴一次接卸分割等份，多用于2-12等份。 左旋向凸轮 L L2 L3 L4 |
S1只有T面 S2只有U面 S3 T面及U面皆有 |
主壳及机体安装螺丝孔在V及W面皆有固定孔此外，PSTU也可以选择使用。 | 安装位置如下图 | 订购外部特殊指定要求 | |
|
|
|
|||
|
可选择的机种规格 中空型凸缘型出力轴（适用规格45D-250D） 中空型出力轴通常是连接电源线及空压风管 订购是需诉说指定孔径的尺寸及作用 若无指定，则出力轴是实心的 |
如何订购 本体安装螺丝孔面有V.W.P.S.T.U六面，客户可依需要指定固定面之位置 机种号码表示入力凸轮及出力轴及螺丝孔安装位置 订购时，一定要在订单附上所需的机种型号。不论是右旋凸轮或是在左旋凸轮都有一定的选择标准 |
产品特点：
此机种具有重负荷特性，可承受较大之垂直径向或轴向压力，其输出轴为面盘式设计，有凸缘中心。盘面螺孔，定位，锁孔，固定面宽大，可使平面度及稳固性，更具坚实平稳。最能适用于较大负荷之回转式圆盘驱动场合，此系机种被广泛使用在各种盘式加工机械，及类机构之产业机械，自动化间歇驱动部，驱动圆盘。
-
凸轮分割器轴承坏了怎么换?一般正规的工厂会提供一年~二年的保修服务，如果在保质期内坏了，可以免费返厂维修。如果保质期过了，想省时间和成本，自己更换也是可以的，下面由分割器厂家三技分割器来为大家分享--凸轮分割器自己换轴承~...
-
在对应的间歇次数中无分割输出或在某一位置分割输出不稳定或全无分割输出。此种情况，可拆下机构，打开机构后盖，探明原因。...
-
分割器的转速快慢从目前来看，没有一个界定的标准，我们所检讨的，是在实际的应用中，极易发生的抖动的情况，分割器的转速正常情况下可以达到600RPM，也就是每秒钟入力轴转动速...
-
轮机构结构紧凑，最适用于要求从动件作间歇运动的场合。它与液压和气动的类似机构比较，运动可靠，因此在自动机床、内燃机、印刷机和纺织机中得到广泛应用。但凸轮机构易磨损...
