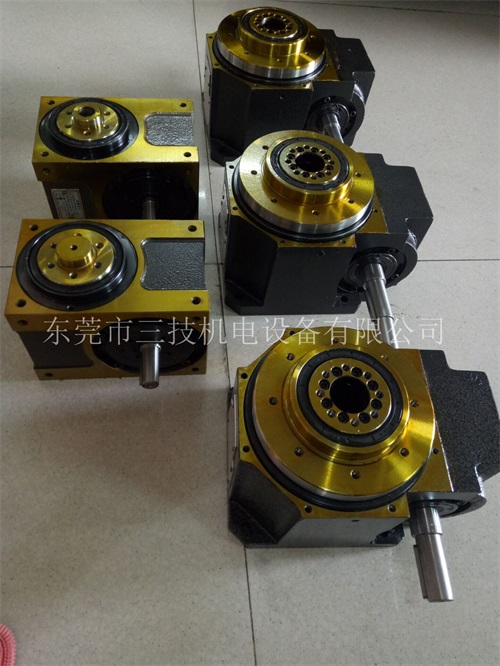

心轴型分割器
咨询热线：13592777720

|
商品详情常见问题在线留言
心轴型分割器产品概述：
标准精度：±30秒，可定制±15秒高精度
重量： 18 kg 圆盘直径：200-550MM 承载重量：0-30KG
匹配电机：120/200W 电机转速在1400或1450 中心高：200MM
扭力限制器（TL）：250 润滑油：90#
技术参数：
|
出力轴容许径向负荷（C1） |
2200kgf |
入力轴最大扭矩（C5） |
9.5 kgf-m |
|
出力轴容许轴向负荷（C2） |
220kgf |
入力轴的CD2（注1） |
6*10-3 kgf-m2 |
|
出力轴容许力矩(Ts): |
参考力矩表kgf-m |
定位分割精度 |
±30 Sec. |
|
入力轴容许径向负荷（C3） |
150 kgf |
重量 |
18 kg |
|
入力轴最大弯曲力矩（C4） |
110 kgf |
|
|
心轴型分割器配置参考：
|
规格 |
45 |
60 |
70 |
80 |
110 |
140 |
180 |
250 |
350 |
|
|
参数 |
使用盘径 |
100-350 mm |
150-450 mm |
200-550 mm |
250-700 mm |
300-900 mm |
350-1100 mm |
500-1500 mm |
800-2500 mm |
100-3500 mm |
|
承载重量 |
0-10 kg |
0-20 kg |
0-30 kg |
0-45 kg |
0-70 kg |
0-120 kg |
0-200 kg |
0-400 kg |
0-800 kg |
|
|
匹配电机 |
60w、90w |
60w |
60w、120w |
90w、100w、200w |
100w-200w |
1HP-2HP |
2HP-3HP |
3HP-5HP |
5HP-10HP |
|
|
扭力限制器 |
200 TL |
250 TL |
250 TL |
350 TL |
500 TL |
700 TL |
|
|
|
|
|
润滑油 |
60# |
60#-90# |
90# |
90#-140# |
90#-140# |
90#-140# |
90#-140# |
|
|
|
注：入力轴每分钟转速：100rpm
-
