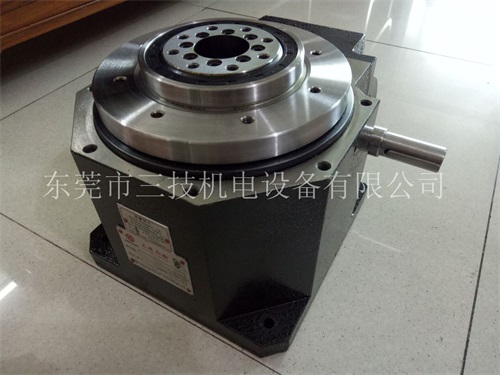

自动化装配设备分割器-320PU 平板共轭式分割器内含二片板型凸轮以及滚子转塔出力轴,此分割器有平行共轭凸轮的机构设计,接合二片板形凸轮转动而转动滚子转塔旋转而连成出力轴分度的功能,最适合供给输送带传动或间歇分度。另有三片式重负荷型式,更适合一些快速且长节矩的输送,并且停留时间亦比二片式长。
用途:包装机械、印刷机械、自动铅孔攻牙机、药片成型机、装配机、冲床送料机械、点焊机、输送机、玻璃机械、LED设备
优点:1.寿命长:凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层最大为0.5mm。内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。
2.免保养,除更换油以外,10000小时以下无需进行维修。
3.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。
4.平稳运动,由于出力轴塔的设计是在任何位置连续旋转、无论是角度速度减或加都能够平稳运动。
5.高精度的分度,经特殊设计的凸轮滚子在分割器内,能保持较高的分割精度和高扭矩并确保重负载的能力。
6.该机种标准的分割精确度为30秒,如果客户有要求,我们可提供更高的分割精度。
.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装.
技术参数表:
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
出力轴容许轴向压力 |
P1 |
1550 kgf |
入力轴容许轴向压力 |
P4 |
1550kgf |
1DWELL的分割精度 |
|
±60 sec. |
出力轴容许径向负荷 |
P2 |
1560 kgf |
入力轴容许径向负荷 |
P5 |
2400 kgf |
2DWELL的分割精度 |
|
±120 sec. |
出力轴容许扭力 |
Ts |
参考表 kgf-m |
入力轴容许扭力 |
P6 |
500 kgf-m |
重复定位精度 |
|
60 sec. |
出力轴的旋转刚性 |
K1 |
5.37*104 kgf-m/rad |
入力轴的旋转刚性 |
K2 |
5.37*104 kgf-m/rad |
重量 |
|
388 kg |
入力角驱动角度、出力轴分割等份标准规格表
PU250型
分割等份 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
驱动角度 |
90 |
|
|
|
● |
● |
|
|
|
|
|
120 |
|
|
|
● |
● |
|
|
|
|
|
|
150 |
|
|
● |
● |
● |
|
|
|
|
|
|
180 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
210 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
240 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
270 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
300 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
330 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
360 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
