WML直齿行星减速机型号命名
W-ML-060-010-K-P2-I1-01
1 2 3 4 5 6 7 8
1、三技标记
2、ME:方形法兰ML:圆形法兰
3、框号:060、090、120、150、180、220
4、速比:3、4、5、7、10……100
5、K:出力轴有键S:出力轴光滑实心轴
6、背隙:P1>精密P2>标准
7、马达标示详细查阅马达记号表
8、出力轴标记:01代表标准尺寸、02代表GYAE、03代表SXPGC、04代表PHDL(WML060中020代表PHDL)
背隙表
型号 | WAB60 | WAB90 | WAB120 | WAB150 | WAB180 | WAB220 | ||||||
段位 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 |
P1 | ≤10 | ≤12 | ≤10 | ≤12 | ≤10 | ≤12 | ≤8 | ≤10 | ≤8 | ≤10 | ≤8 | ≤10 |
P2 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 |
三技
的直尺制造、体积小、结构紧凑、高精度,确保长寿命低噪音。
2、全密封式结构,确保润滑油脂不泄漏,免维护。
3、产品都通过效率测试系统,传动效率在96%以上。
4、高精度设计,超低背隙可做到3弧分。
5、产品替代性强,外形尺寸完全替代同类型系列产品,能够完成和高精度伺服马达相借助匹配。
性能表
规格 |
单位 |
段数 |
减速比 |
WML060 |
WML080 |
WML090 |
WML120 |
WML160 |
额定输出扭矩 |
Nm |
一段(L1) |
3 |
50 |
100 |
125 |
208 |
342 |
4 |
45 |
90 |
110 |
290 |
542 |
|||
5 |
50 |
90 |
100 |
330 |
650 |
|||
7 |
50 |
80 |
100 |
300 |
550 |
|||
10 |
35 |
60 |
75 |
230 |
450 |
|||
二段(L2) |
9 |
____ |
____ |
____ |
____ |
550 |
||
12 |
40 |
____ |
____ |
208 |
342 |
|||
15 |
40 |
____ |
____ |
208 |
342 |
|||
16 |
45 |
90 |
110 |
290 |
542 |
|||
20 |
50 |
80 |
100 |
290 |
542 |
|||
25 |
50 |
80 |
100 |
330 |
650 |
|||
28 |
50 |
90 |
110 |
290 |
542 |
|||
30 |
40 |
80 |
100 |
330 |
342 |
|||
35 |
40 |
80 |
100 |
330 |
650 |
|||
40 |
40 |
60 |
75 |
290 |
542 |
|||
45 |
____ |
____ |
____ |
____ |
____ |
|||
50 |
35 |
60 |
75 |
330 |
650 |
|||
60 |
____ |
____ |
____ |
____ |
____ |
|||
70 |
35 |
60 |
75 |
300 |
550 |
|||
80 |
____ |
____ |
____ |
____ |
____ |
|||
90 |
____ |
____ |
____ |
____ |
____ |
|||
100 |
35 |
60 |
75 |
230 |
450 |
|||
装置马达轴孔径 |
mm |
L1、L2 |
3-100 |
6-14 |
11-19 |
14-19 |
16-24 |
19-35 |
最大输出扭矩 |
Nm |
L1、L2 |
3-100 |
3倍额定输出扭矩 |
||||
额定输入转速 |
rpm |
L1、L2 |
3-100 |
3000 |
3000 |
3000 |
3000 |
3000 |
背隙(参见背隙表) |
arc-min |
L1 |
3-10 |
≤10 |
≤10 |
≤10 |
≤10 |
≤8 |
L2 |
12-100 |
≤12 |
≤2 |
≤12 |
≤2 |
≤10 |
||
扭转刚性 |
Nm/arc-min |
L1、L2 |
3-100 |
5 |
15 |
18 |
28 |
51 |
容许轴向力 |
N |
L1、L2 |
3-100 |
1300 |
2500 |
2800 |
5500 |
9000 |
容许转向力 |
N |
L1、L2 |
3-100 |
650 |
1200 |
1400 |
2750 |
4500 |
效率 |
% |
L1 |
3-10 |
96% |
||||
L2 |
12-100 |
92% |
||||||
重量 |
Kg |
L1 |
3-10 |
1.6 |
4.4 |
4.5 |
8.0 |
17.0 |
L2 |
12-100 |
2.0 |
5.5 |
6.0 |
11.0 |
22.0 |
||
使用溫度 |
℃ |
L1、L2 |
3-100 |
-10℃~80℃ |
||||
防护等级 |
|
L1、L2 |
3-100 |
IP65 |
||||
润滑油 |
|
L1、L2 |
3-100 |
全合成的润滑油 |
||||
安裝方向 |
|
L1、L2 |
3-100 |
任意方向 |
||||
噪音值 |
dB(A) |
L1、L2 |
3-100 |
≤65 |
≤65 |
≤65 |
≤65 |
≤68 |
容量 |
型號 |
1/3 |
1/4 |
1/5 |
1/7 |
1/10 |
1/12 |
1/15 |
1/16 |
1/20 |
1/25 |
1/28 |
1/30 |
1/35 |
1/40 |
1/50 |
1/70 |
1/100 |
100W/3000RPM |
WML60 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
200W/3000RPM |
WML60 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
WML90 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
400W/3000RPM |
WML60 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
WML90 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
500W/2000RPM |
WML90 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
WML120 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
750W/3000RPM |
WML90 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
WML120 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
1.0KW/2000RPM |
WML90 |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
WML120 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
WML150 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
1.5KW/2000RPM |
WML90 |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WML120 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
WML150 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
2.0KW/3000RPM |
WML120 |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
2.0KW/2000RPM |
WML150 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
WML180 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
3.5KW/3000RPM |
WML120 |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
3.5KW/2000RPM |
WML150 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
WML180 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
5.0KW/3000RPM |
WML120 |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.0KW/2000RPM |
WML150 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
WML180 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
WML220 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
7.0KW |
WML180 |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
WML220 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
11KW/2000RPM |
WML180 |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
WML220 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
15KW/2000RPM |
WML220 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|

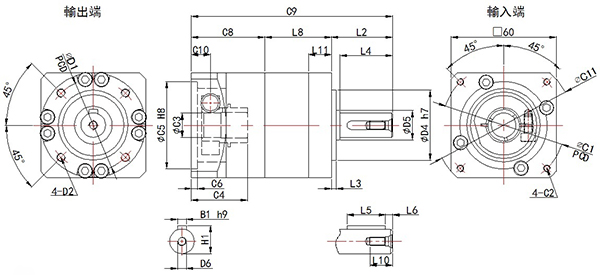

尺寸 |
WML060-L1 |
WML080-L1 |
WML090-L1 |
WML120-L1 |
WML160-L1 |
※D1 |
52 |
70 |
80 |
100 |
145 |
※D2 |
M5 |
M6 |
M6 |
M10 |
M12 |
※D3 |
14 |
20 |
22 |
25 |
40 |
※D4 |
40 |
60 |
68 |
80 |
130 |
D5 |
17 |
25 |
25 |
35 |
45 |
D6 |
M5 |
M6 |
M6 |
M10 |
M12 |
D7 |
___ |
___ |
___ |
___ |
___ |
L1 |
___ |
___ |
___ |
___ |
___ |
※L2 |
35 |
40 |
46 |
55 |
87 |
※L3 |
3 |
3 |
5 |
4 |
5 |
L4 |
30 |
36 |
40 |
50 |
80 |
※L5 |
22 |
25 |
25 |
40 |
70 |
L6 |
4 |
3 |
4 |
5 |
5 |
L8 |
38 |
53.5 |
54.5 |
69.5 |
97 |
L10 |
12 |
12 |
12 |
20 |
25 |
L11 |
13 |
14.5 |
15.5 |
26 |
35 |
*C1 |
70 |
90 |
90 |
145 |
200 |
*C2 |
M4 |
M5 |
M5 |
M8 |
M12 |
*C3 |
14 |
19 |
19 |
24 |
35 |
*C4 |
32 |
41 |
41 |
60 |
81 |
*C5 |
50 |
70 |
70 |
110 |
114.3 |
*C6 |
3.5 |
5 |
5 |
7 |
6 |
C7 |
60 |
94 |
94 |
130 |
175 |
C8 |
42 |
54.4 |
54.5 |
71.7 |
111.2 |
C9 |
115 |
147.9 |
154.9 |
196.2 |
295.2 |
C10 |
10 |
17 |
17 |
20 |
22.5 |
C11 |
80 |
118 |
118 |
165 |
230 |
※B1 |
5 |
6 |
6 |
8 |
12 |
※H1 |
16 |
22.5 |
24.5 |
28 |
43 |

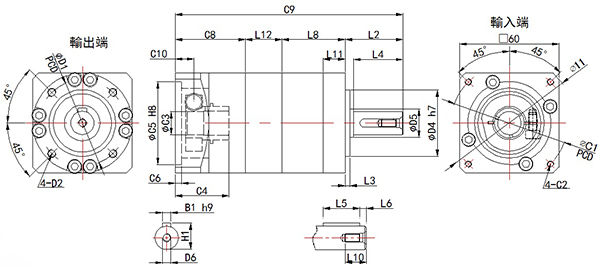

尺寸 |
WML060-L2 |
WML080-L2 |
WML090-L2 |
WML120-L2 |
WML160-L2 |
※D1 |
52 |
70 |
80 |
100 |
145 |
※D2 |
M5 |
M6 |
M6 |
M10 |
M12 |
※D3 |
14 |
20 |
22 |
25 |
40 |
※D4 |
40 |
60 |
68 |
80 |
130 |
D5 |
17 |
25 |
25 |
35 |
45 |
D6 |
M5 |
M6 |
M6 |
M10 |
M12 |
D7 |
___ |
___ |
___ |
___ |
___ |
L1 |
___ |
___ |
___ |
___ |
___ |
※L2 |
35 |
40 |
46 |
55 |
87 |
※L3 |
3 |
3 |
5 |
4 |
5 |
L4 |
30 |
36 |
40 |
50 |
82 |
※L5 |
22 |
25 |
25 |
40 |
70 |
L6 |
4 |
3 |
4 |
5 |
5 |
L8 |
38 |
53.5 |
54.5 |
69.5 |
97 |
L10 |
12 |
12 |
12 |
20 |
25 |
L11 |
13 |
14.5 |
15.5 |
26 |
35 |
L12 |
22 |
24.5 |
24.5 |
33.5 |
46 |
*C1 |
70 |
90 |
90 |
145 |
200 |
*C2 |
M4 |
M5 |
M5 |
M8 |
M12 |
*C3 |
14 |
19 |
19 |
24 |
35 |
*C4 |
32 |
41 |
41 |
60 |
81 |
*C5 |
50 |
70 |
70 |
110 |
114.3 |
*C6 |
3.5 |
5 |
5 |
7 |
6 |
C7 |
60 |
94 |
94 |
130 |
175 |
C8 |
42 |
54.4 |
54.4 |
71.7 |
111.2 |
C9 |
137 |
172.4 |
179.4 |
229.7 |
341.2 |
C10 |
10 |
17 |
17 |
20 |
22.5 |
C11 |
80 |
118 |
118 |
165 |
230 |
※B1 |
5 |
6 |
6 |
8 |
12 |
※H1 |
16 |
24.5 |
24.5 |
28 |
43 |
